• Prüfstände

PROFIND - Der Profi für Prüfstände

Sie wollen ein Produkt auf seine physikalischen Eigenschaften hin untersuchen und suchen dabei einen Partner der für Sie einen Prüfstand entwickelt?
Sie benötigen für Ihre Laborprüfstände spezielle Ausrüstungen um Prüfungen durchführen zu können?

Wir planen und realisieren Prüfstände und Laborausrüstungen mit großer Leidenschaft und viel Erfahrung.

Dabei greifen wir auf eine Vielzahl an bereits durchdachten und ausgeführten Lösungen zurück.

Sollten Sie ganz spezielle Dinge benötigen, so wird es uns eine Freude sein, unser Wissen und unsere Bereitschaft Neues zu entwickeln, einzusetzen.

Eine Auswahl der von uns bereits umgesetzten Projekte finden Sie hier:

Kundenspezifische Prüfstände

Um Ihnen die Prüfung der Eigenschaften von neuen Produkten zu ermöglichen, bieten wir Ihnen Konzeption, Planung und Ausführung von an Ihre Erfordernisse angepassten Prüfständen an.

In der Konzept- und Angebotsphase erarbeiten eine stimmige Lösung.

Planung und Konstruktion finden mit einer verbindlichen Konstruktionsvorstellung ihren Abschluss.

Bei der Fertigung und der Montage greifen wir auf unser großes Know-how in der Fertigungstechnik sowie auf leistungsfähige Lieferanten zurück.

Die Inbetriebnahme des Prüfstandes erfolgt entweder durch uns, oder oft auch durch den Kunden selbst, der die Anforderungen an die Signalverarbeitung und Auswertung am besten kennt.

Prüfstand für Membranelemente

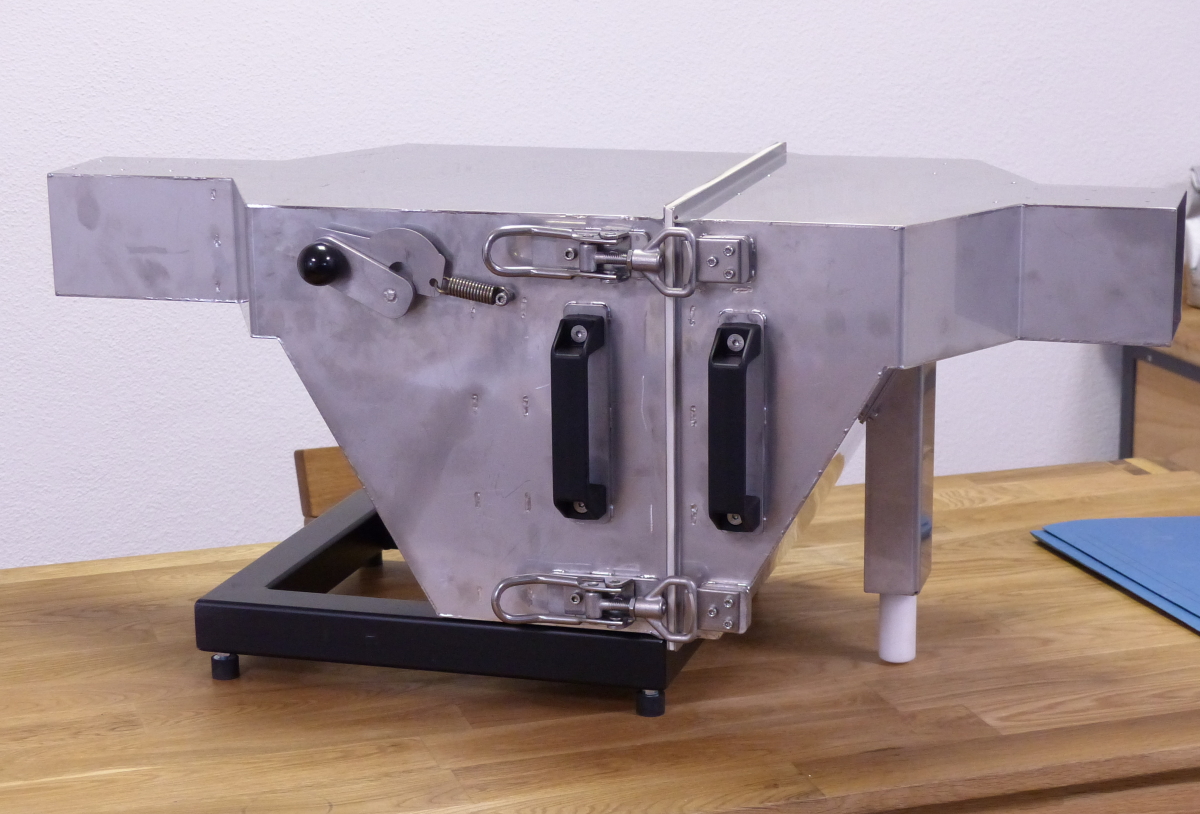

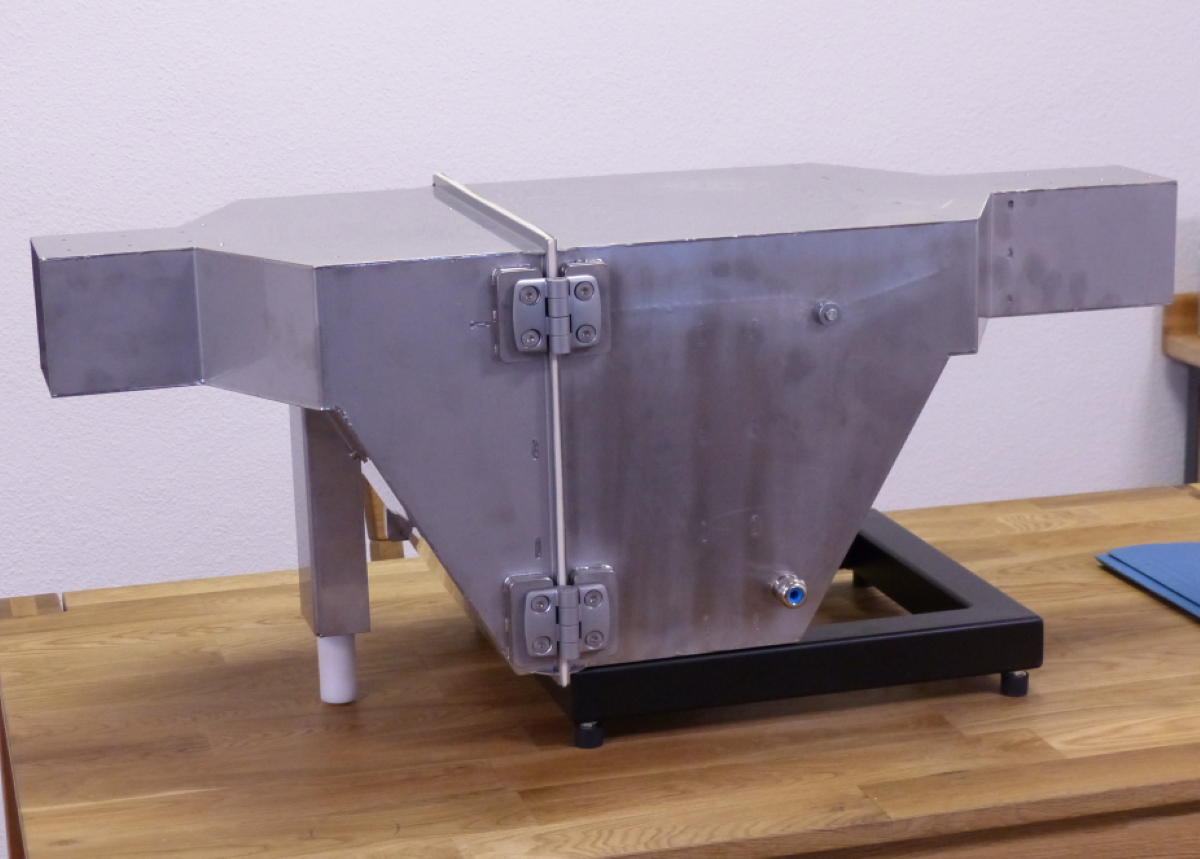

Probenentnahme-Einrichtung

Zusatzeinrichtungen

Um Prüfungen effizient und durchführen zu können  und um die Prüfstände an geänderte Produkte und Anforderungen anpassen zu können sind Zusatzeinrichtungen häufig die beste Wahl.

Mit Einfühlungsvermögen für die vorhandene Situation und dem gewünschten Ziel, finden wir die richtige Lösung. So haben wir beispielsweise schon folgende Lösungen realisiert, und können diese auch kundenspezifisch anpassen:

  • Messblenden
  • Volumenstrommessstrecken
  • Mischer
  • Messstellumschaltungen
  • speziell angepasste Flächenwarehalter

  • Probenentnahme Einrichtungen

Unsere eigene Produkte

Hier finden Sie passende Komponenten für Ihren Anwendungsbereich.

Simulationen

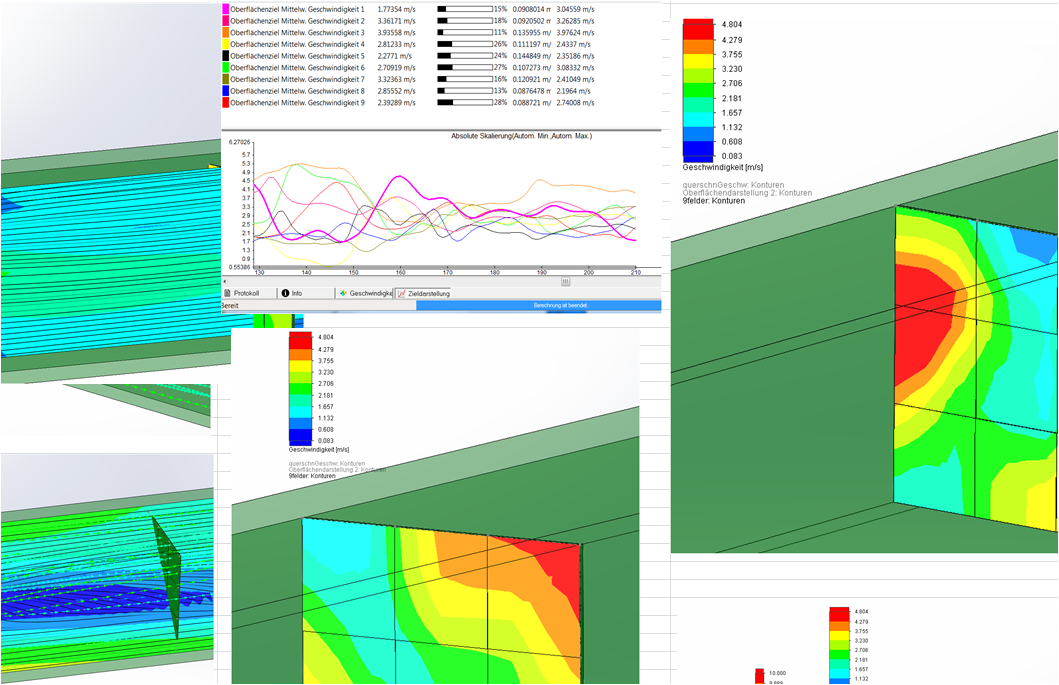

Um schwierigen Problemen auf den Grund zu gehen, um exakte Auslegungen zu ermöglichen und um ein tieferes Verständnis für die Vorgänge zu erlangen führen wir Simulationen durch. In Bezug auf Prüfstände sind dies vor allem Strömungssimulationen mit Einfluss von Wärmeleitung, Übertragung, Schwerkraft auf Partikel und vieles mehr.

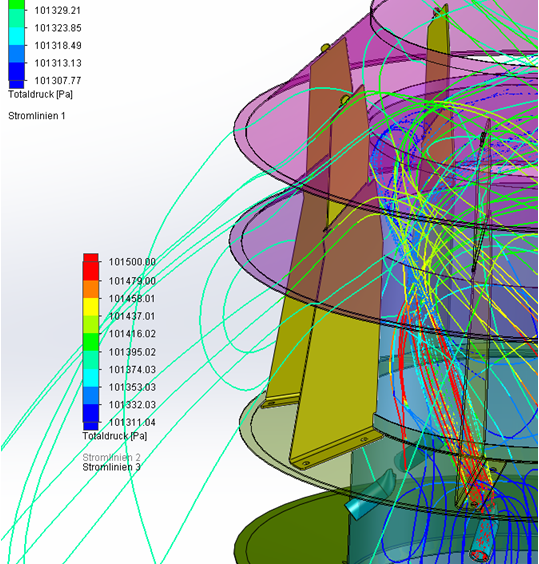

Auch für die Optimierung von Strömungskanälen kann die CFD Simulation eingesetzt werden. Dazu werden die zu verändernden Parameter definiert und die Auswirkungen auf das Ergebnis beobachtet.

Hier bei uns entstanden schon viele große und kleine, immer feine Lösungen, die auch nach Jahren noch zuverlässig ihren Zweck erfüllen.

Kommen auch Sie mit ihrem Projekt zu uns

... profitieren Sie von der Zusammenarbeit mit uns und legen Sie damit den Grundstein für einen erfolgreichen Prüfablauf in Ihrem Labor.

Realisierte Projekte

Prüfstand zur Prüfung von Luftfiltern im Normmaß 600x600.

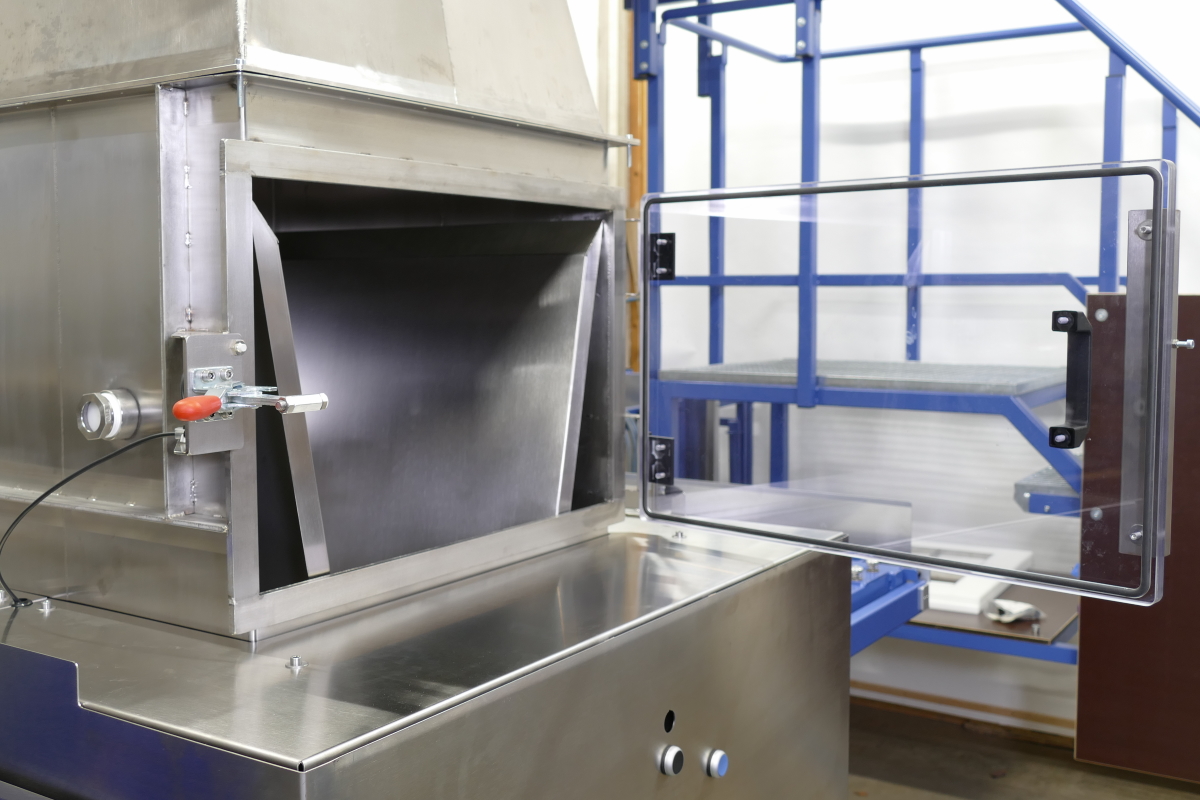

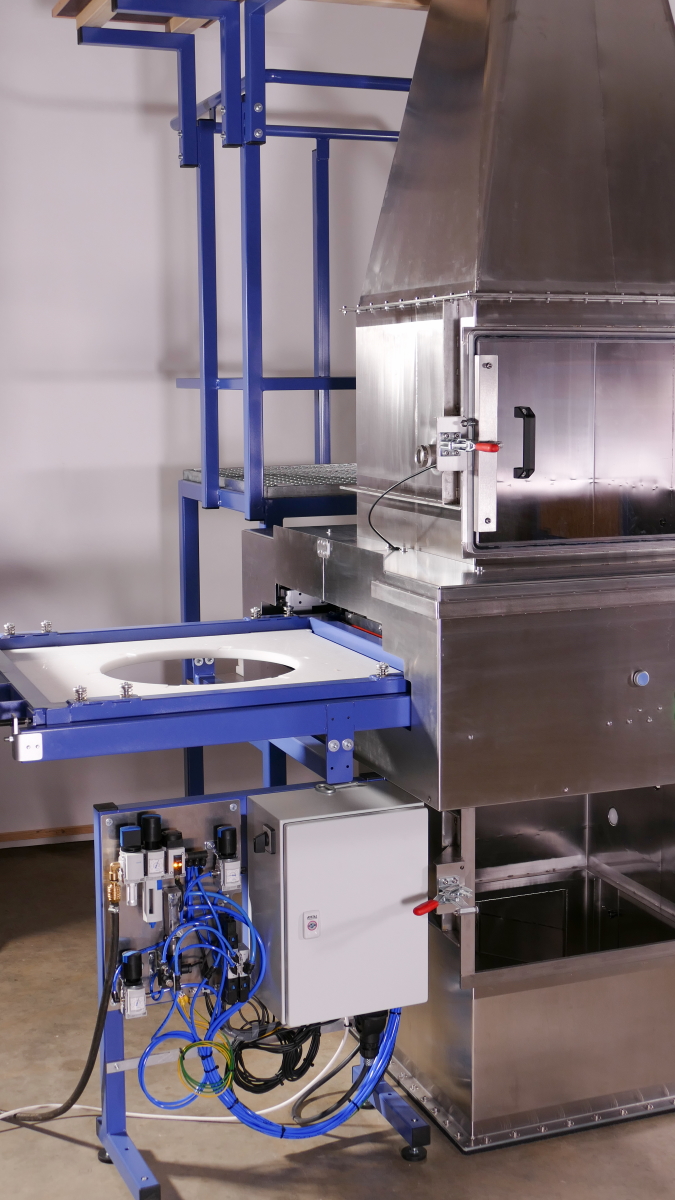

Prüfstand für Luftfilter mit breiten Türen als Sichtfenster

Dieser Prüfstand zur Prüfung von Luftfiltern stellt eine Optimierung in Sachen Strömung, Dichtheit und Ergonomie dar. So verhindert der langgestreckte Diffusor Störungen im Strömungsverlauf. Aufblasbare Dichtungen wirken direkt auf die Aufnahmeplatte und sorgen für große Dichtheit. Besonders bedienerfreundlich wird dieser Prüfstand durch das bewegliche, pneumatisch heb- und senkbare Oberteil sowie das Shuttle für die Prüfplatten. Breite, gut einsehbare Sichtfenster geben den Blick frei auf den Vorgang im Inneren.

Prüfstand mit ausgezogenem Shuttle für die Prüfplatten

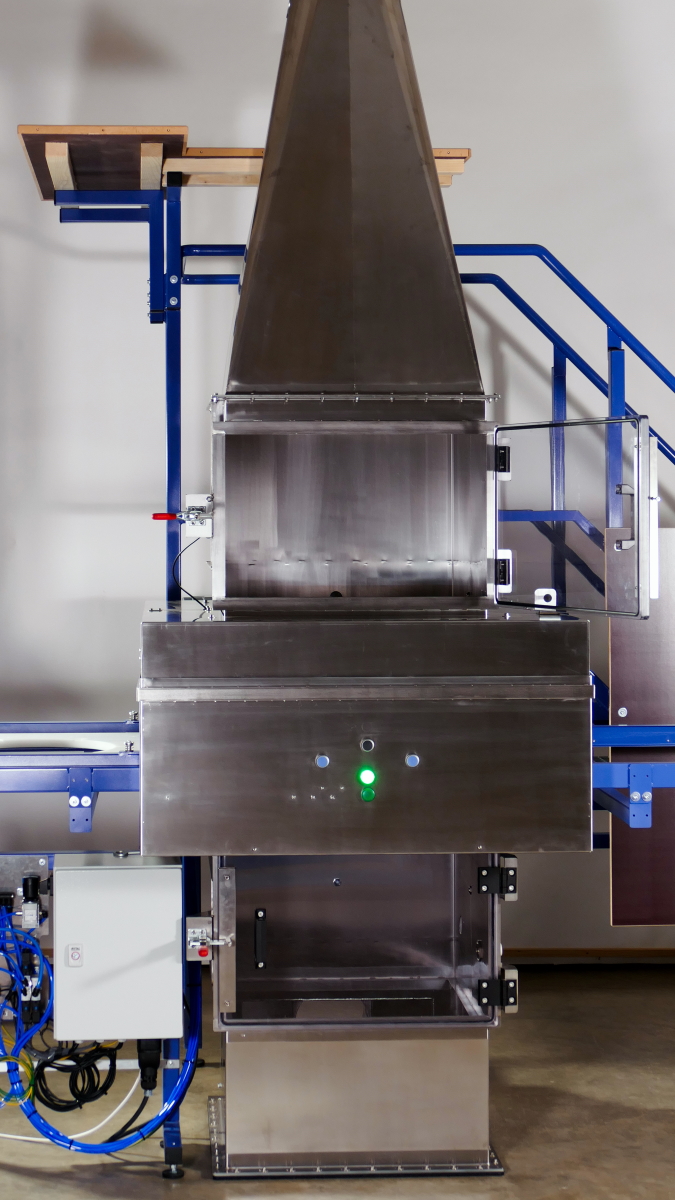

Prüfstand zur Prüfung von Luftfiltern

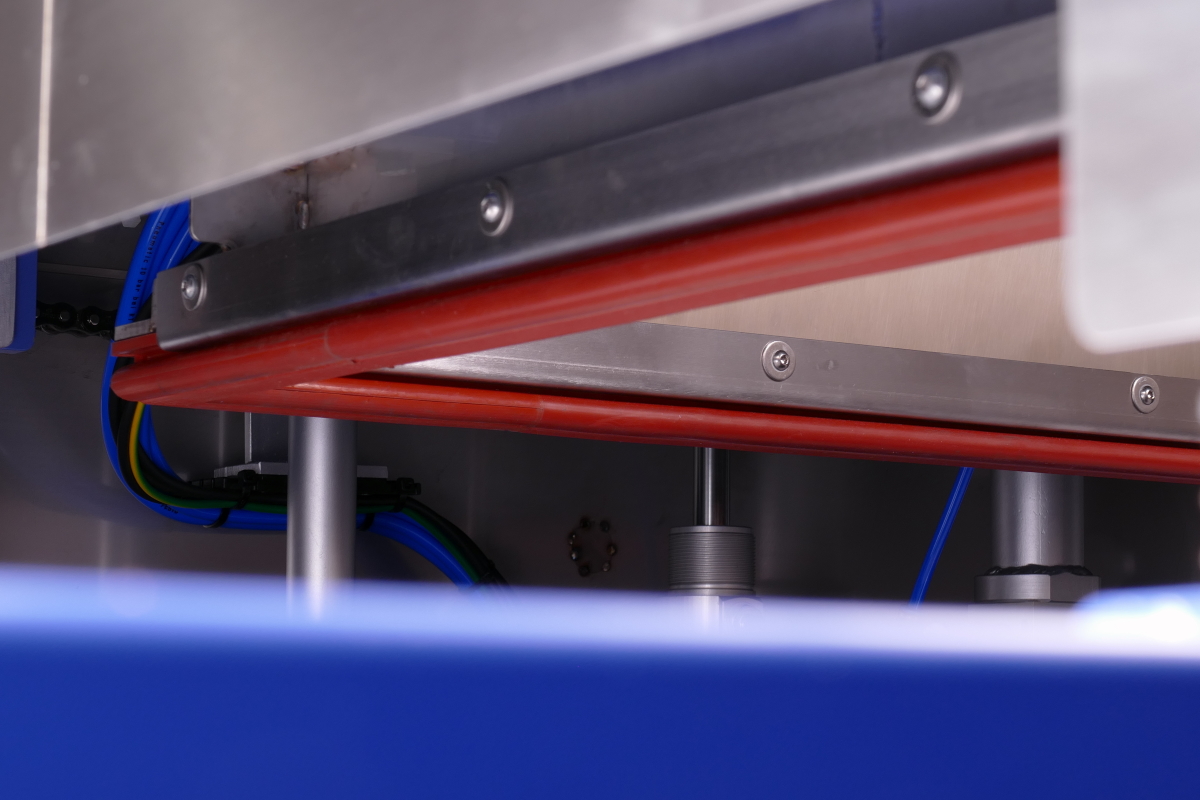

Aufblasbare Dichtung

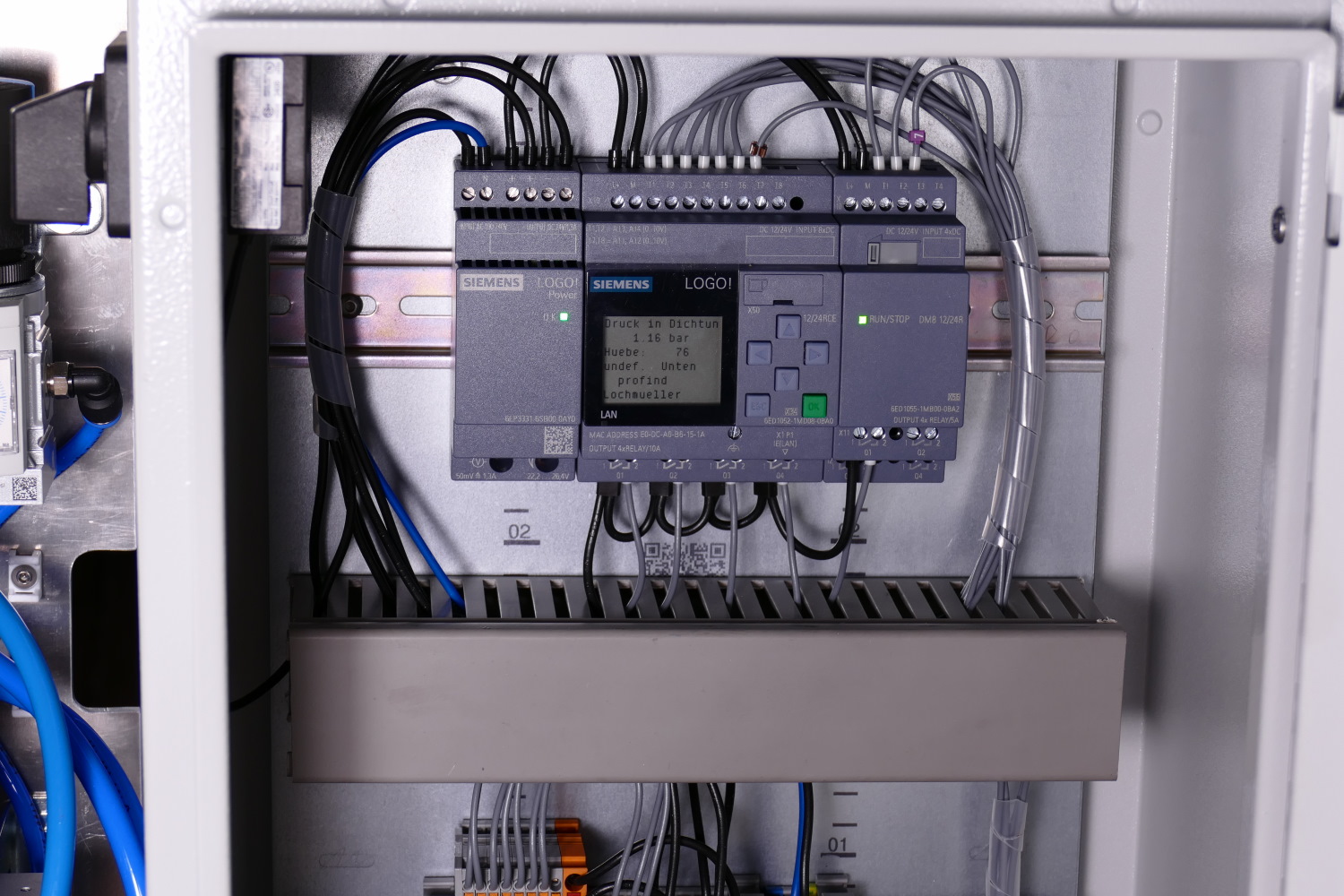

Steuerung Prüfstand

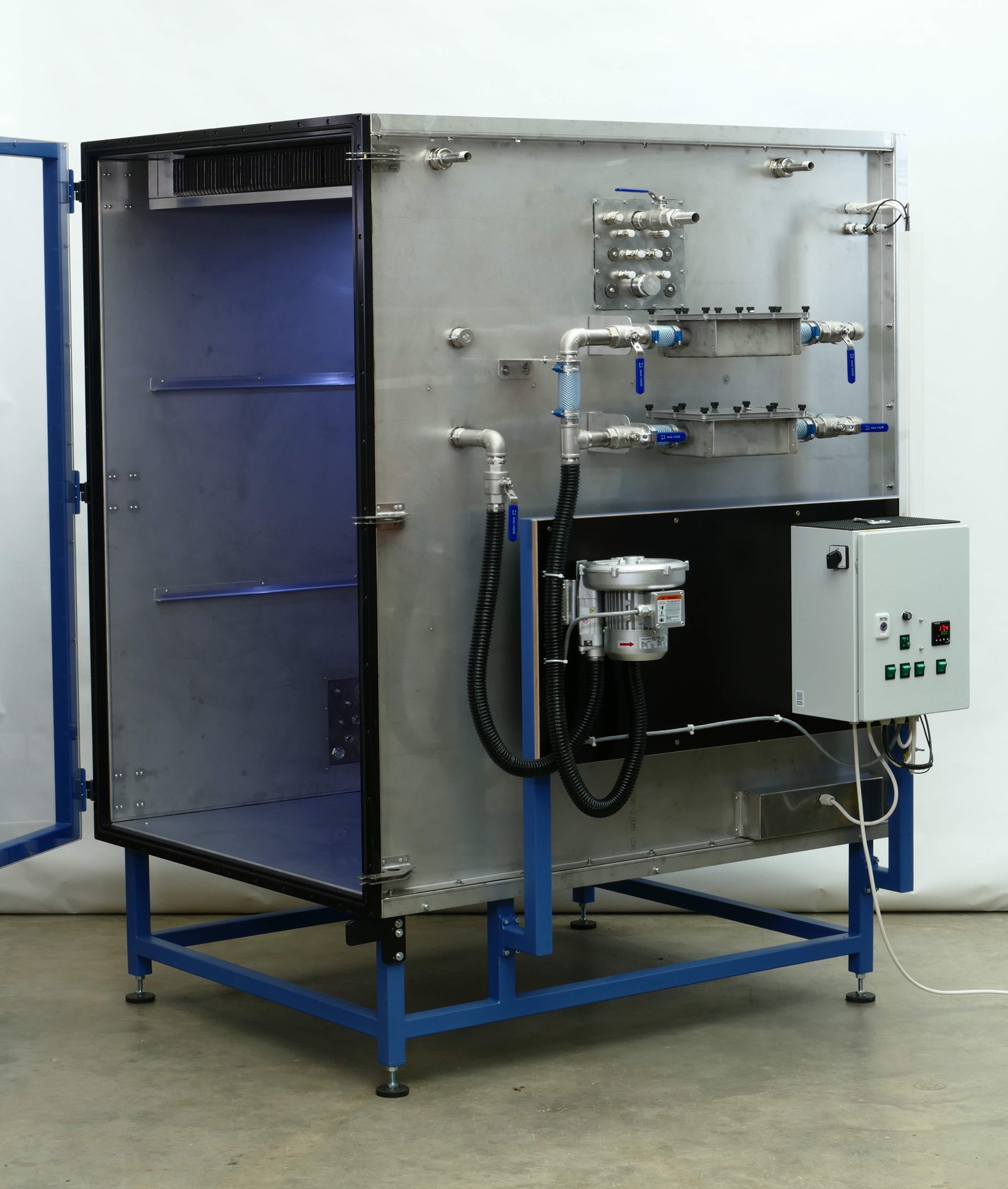

Prüfstand zur Messung von Abklingraten

 Klimatisierbare Prüfkammer mit Regelbarkeit von Temperatur und Luftfeuchtigkeit.

Um die Effizienz von Raumluftreinigern zu ermitteln wurde diese Prüfkammer konzipiert. Das Innenvolumen von 2m³ lässt sich kühlen, heizen, befeuchten und entfeuchten. Eine großformatige Türe aus Polycarbonat erleichtert Zugang und Sichtbarkeit. Durch die Verwendung von korrosionsfesten Materialien wird eine unerwünschte Reaktion mit den Prüfgasen vermieden.

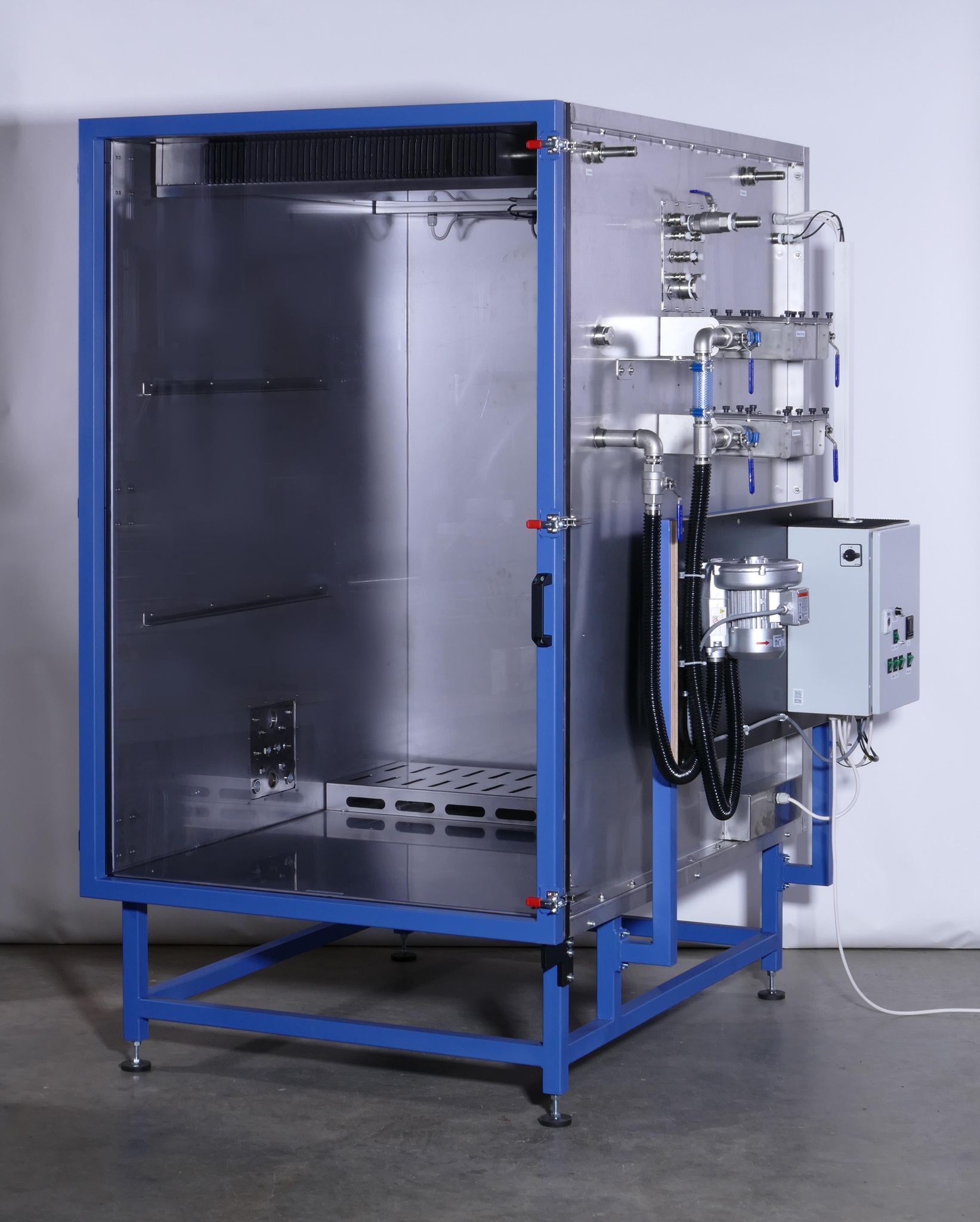

Kammer zur Messung von Abklingraten



Klimatisierbare Kammer 2m³

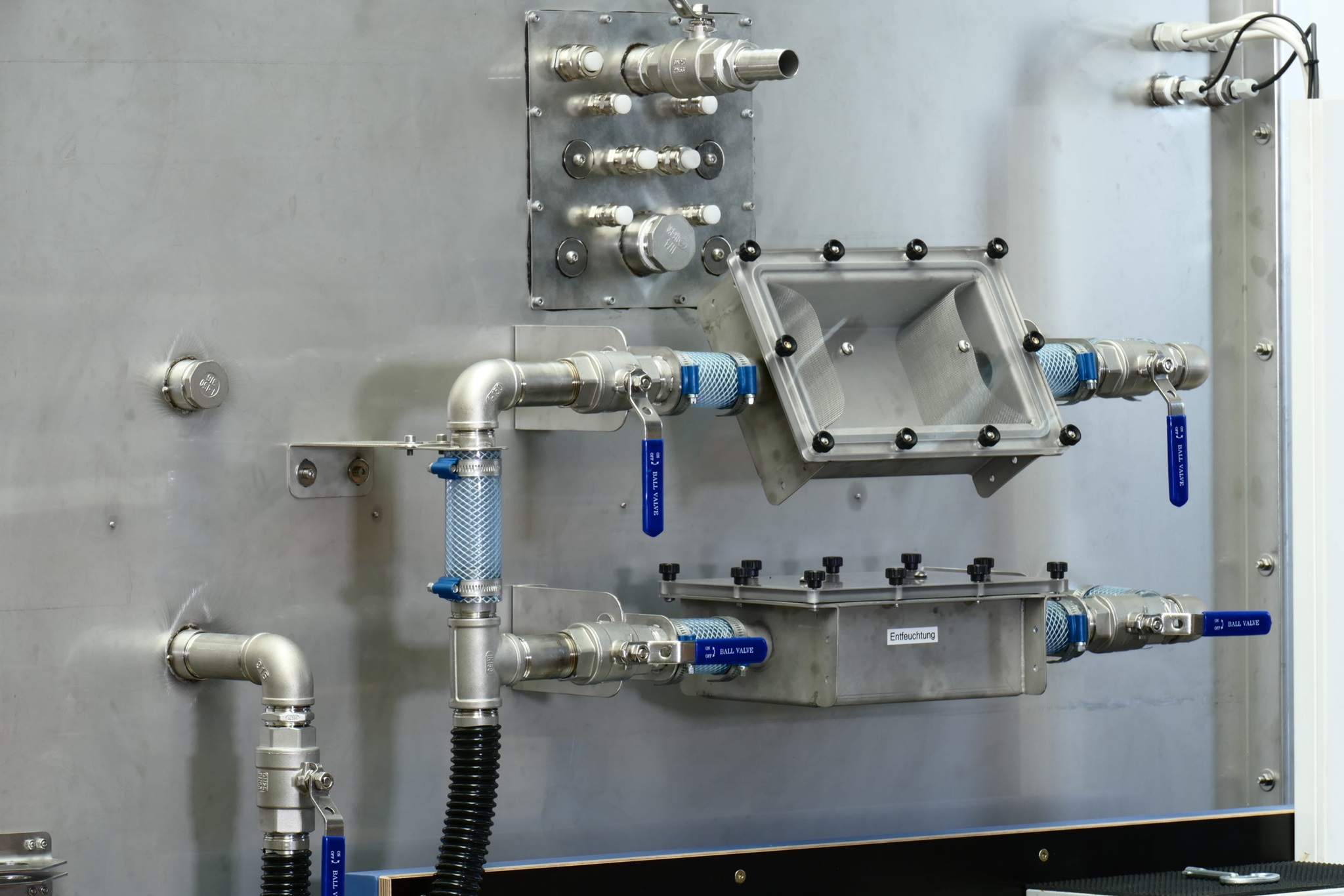

System zur Konditionierung der Luftfeuchte (Be- und Entfeuchtung)

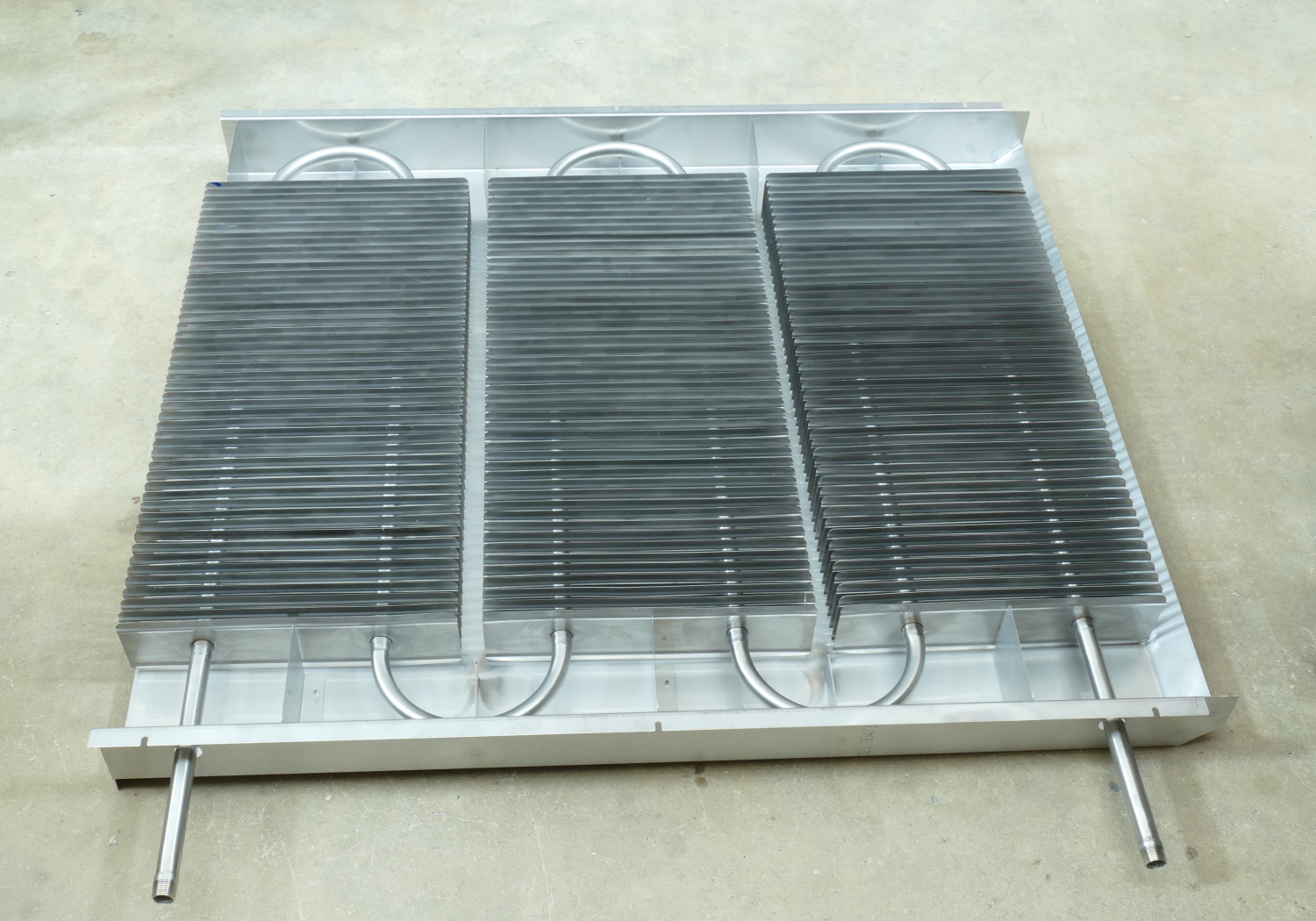

Wärmetauscher

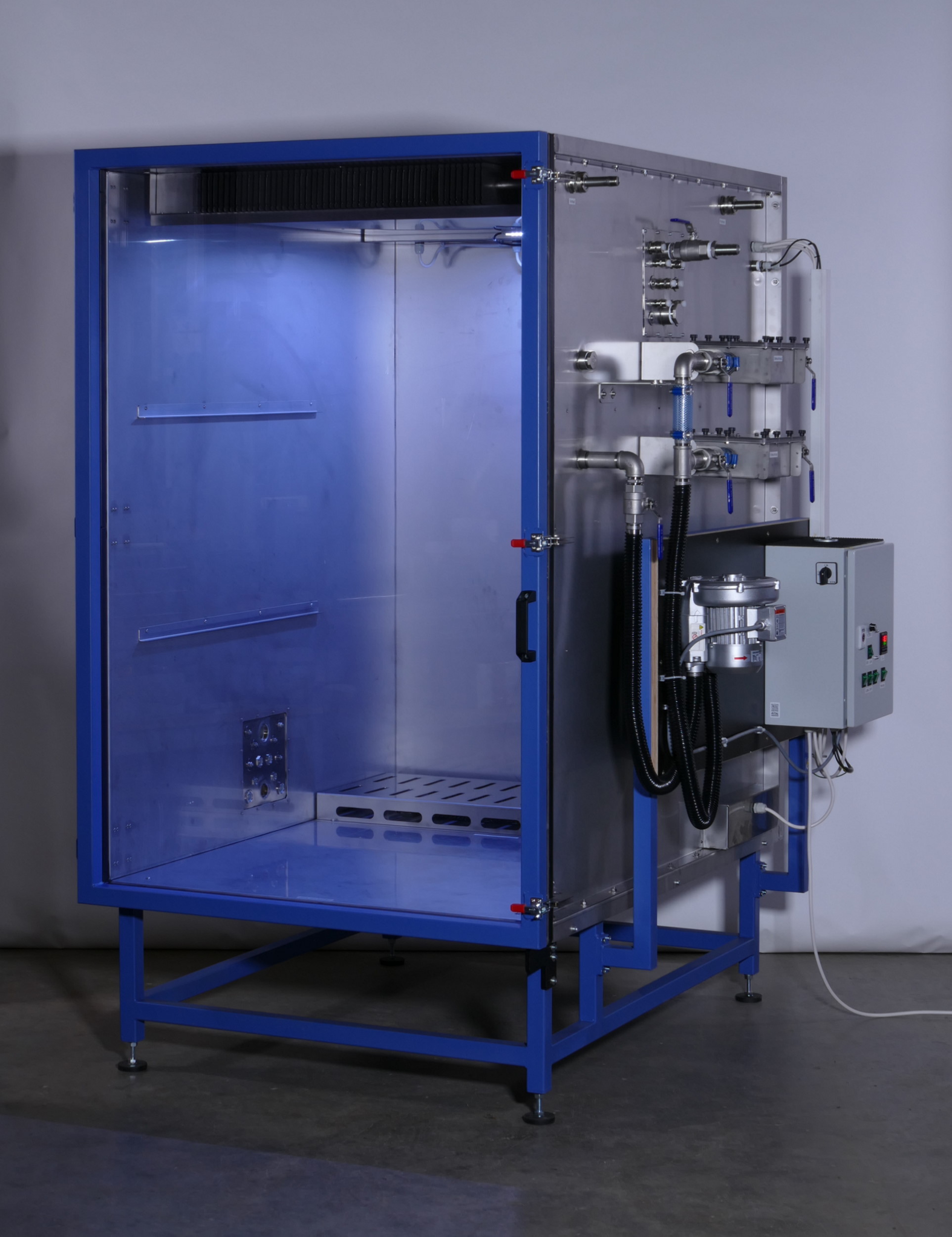

Prüfkammer zur Messung von Abklingraten mit Beleuchtung

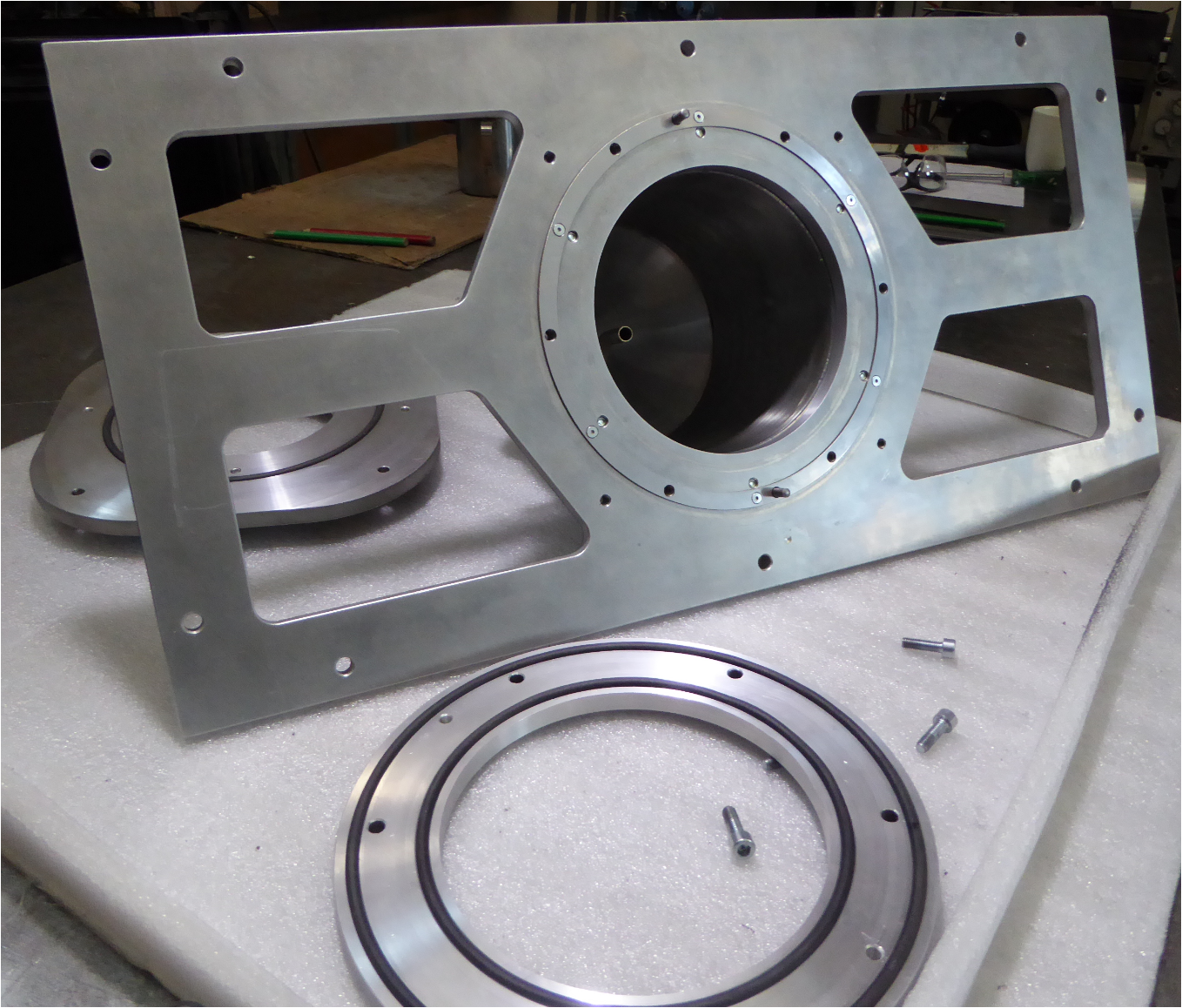

Prüfstand zur Prüfung von Membranelementen

Prüfstand zur Prüfung von Membranelementen

Mobiler Prüfstand zur produktionsbegleitenden Prüfung von Membranelementen. Dabei soll der Druckverlust geregelt und der auftretende Volumenstrom erfasst werden.

Die hochgenaue Messung des Massenstroms erfolgt durch ein Vortex- Messrohr.

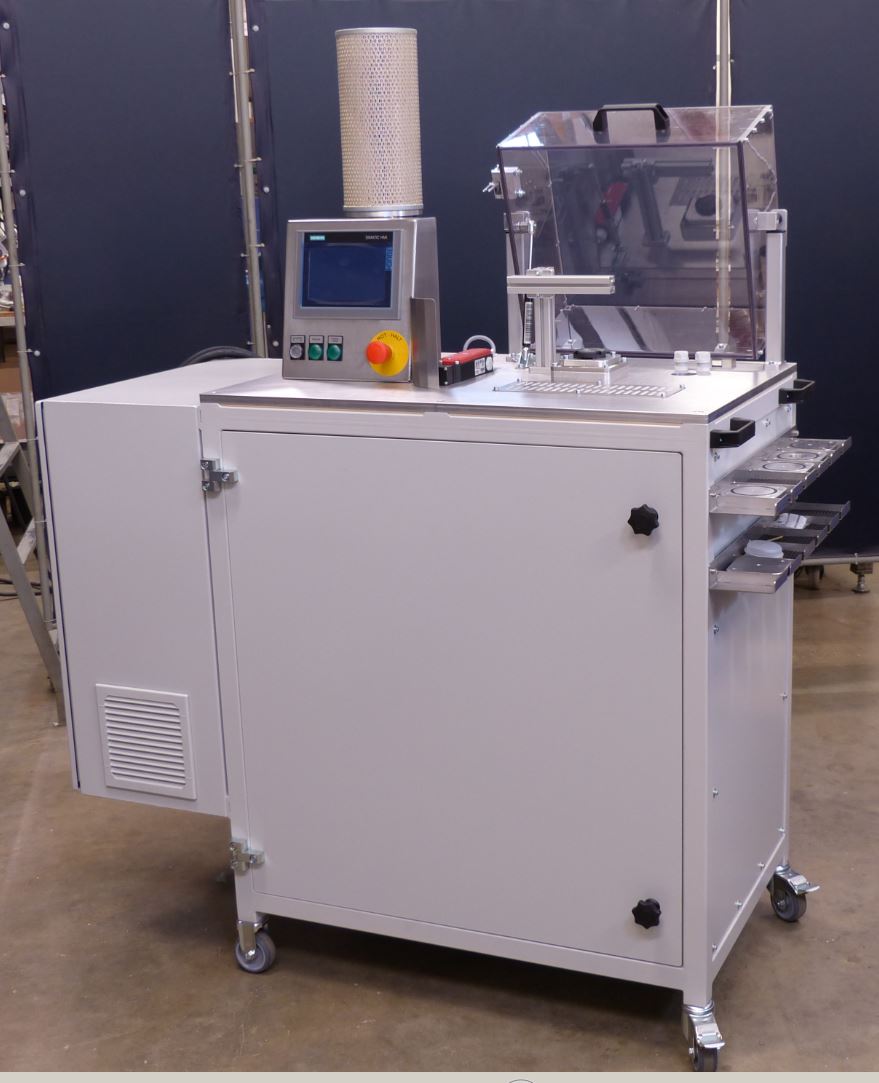

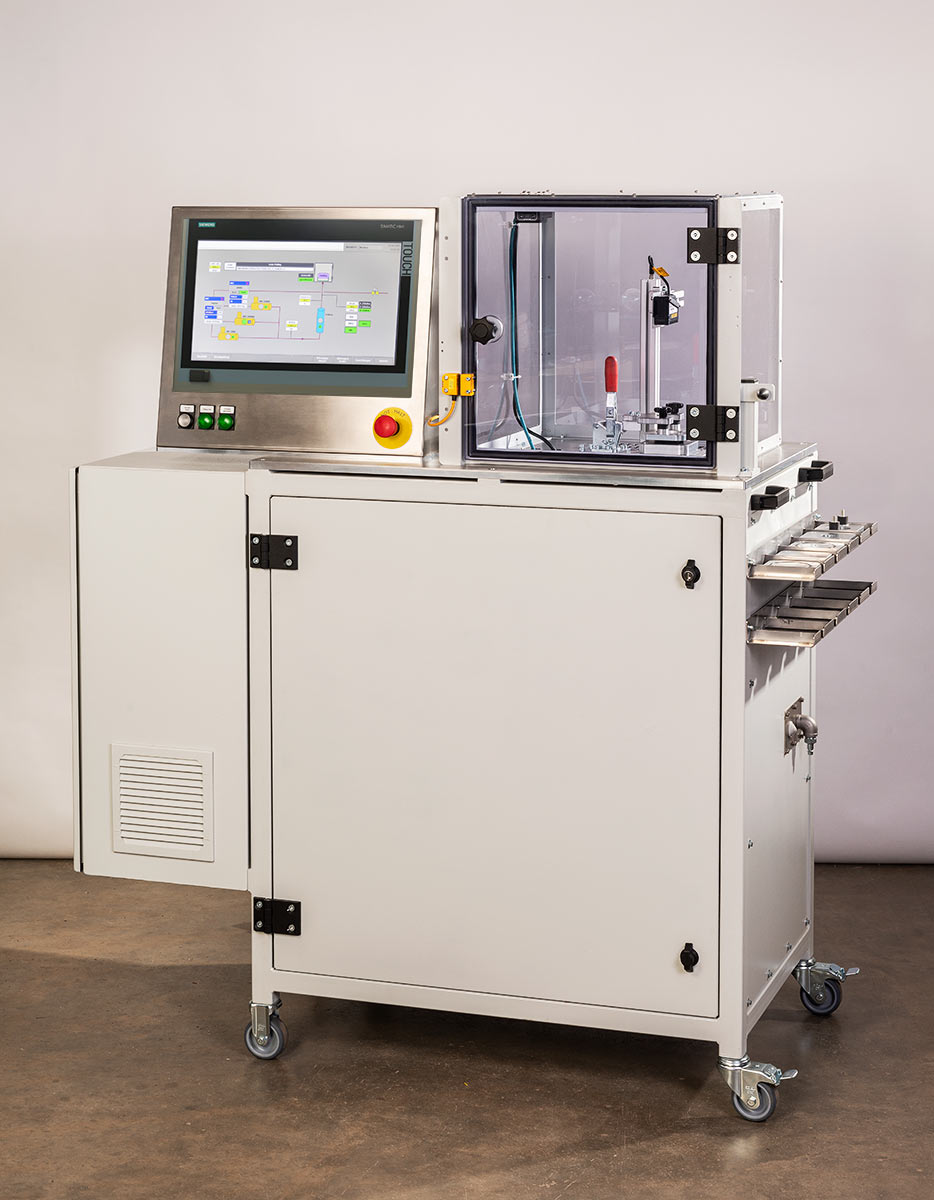

Prüfstand zur produktionsbegleitenden Prüfung von Membranelementen



Aufbewahrung der Wechselteile



Einlassöffnungen und Abdeckhaube auf der Rückseite



Prüfstand zur Verifizierung eines neuen Innenraum- Luftfilter- Systems (cabin air).

Um die Luftqualität in Innenräumen zu erhöhen, werden neue Wege der Filterung eingeschlagen. Mit Hilfe von UV-Licht soll die Zersetzung von organischen Verunreinigungen der Luft bewirkt werden. Das Prinzip soll in diesem mobilen Prüfstand verifiziert werden.

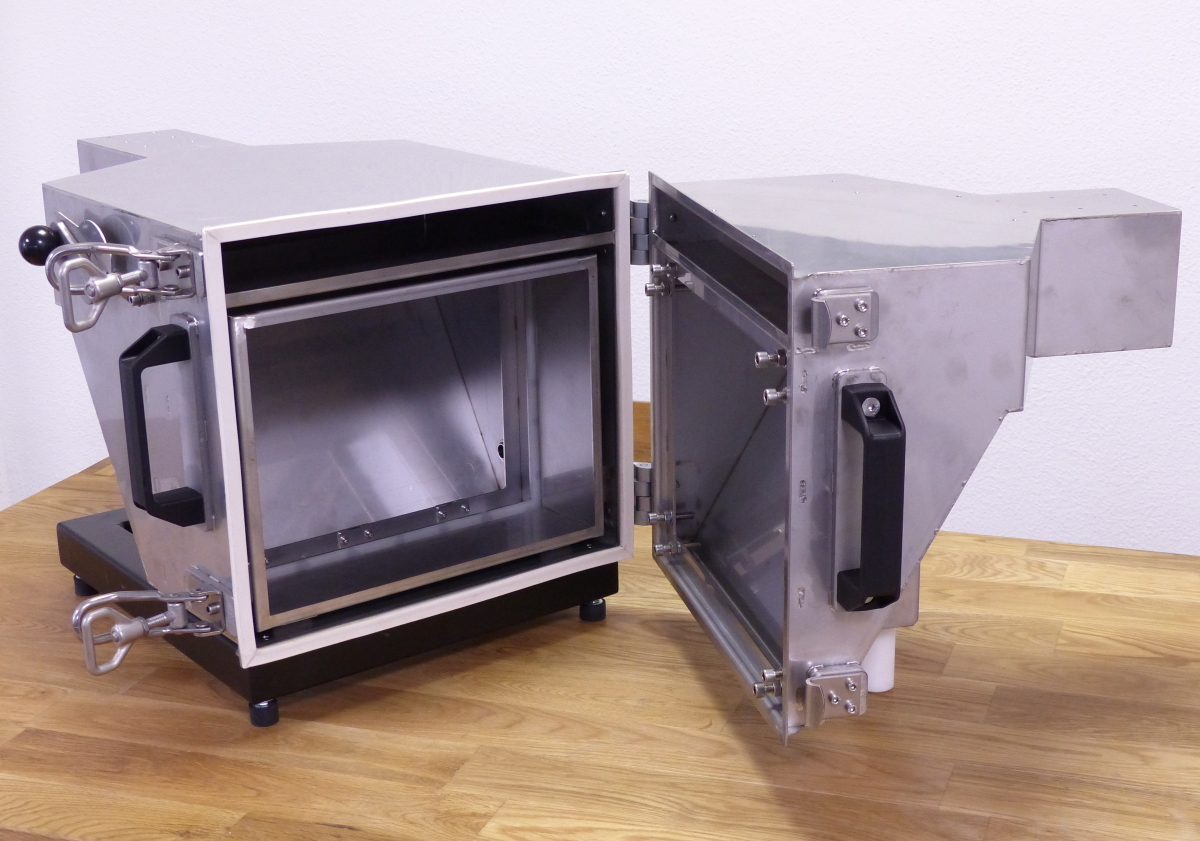

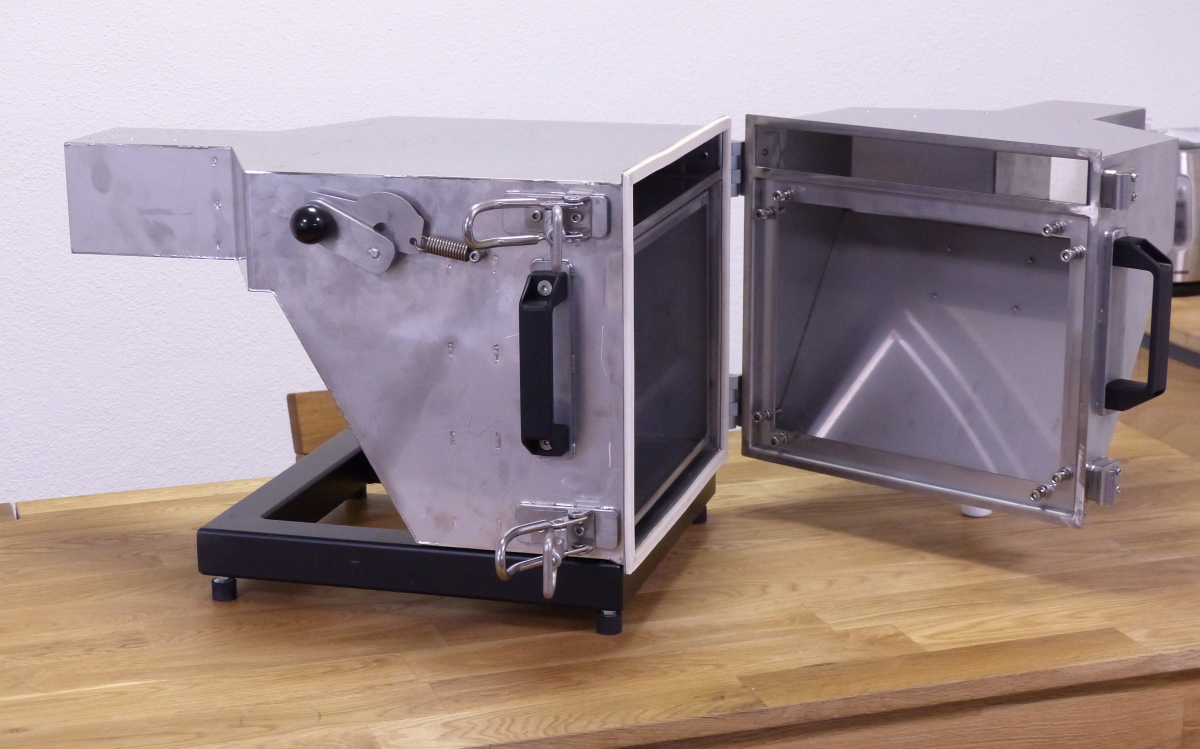

Prüfstand für Innenraum - Luftfilter



Prüfstand für Innenraum - Luftfilter



Prüfstand für Innenraum - Luftfilter



Prüfstand für Innenraum - Luftfilter


Prüfstand für Innenraum-Luftfilter

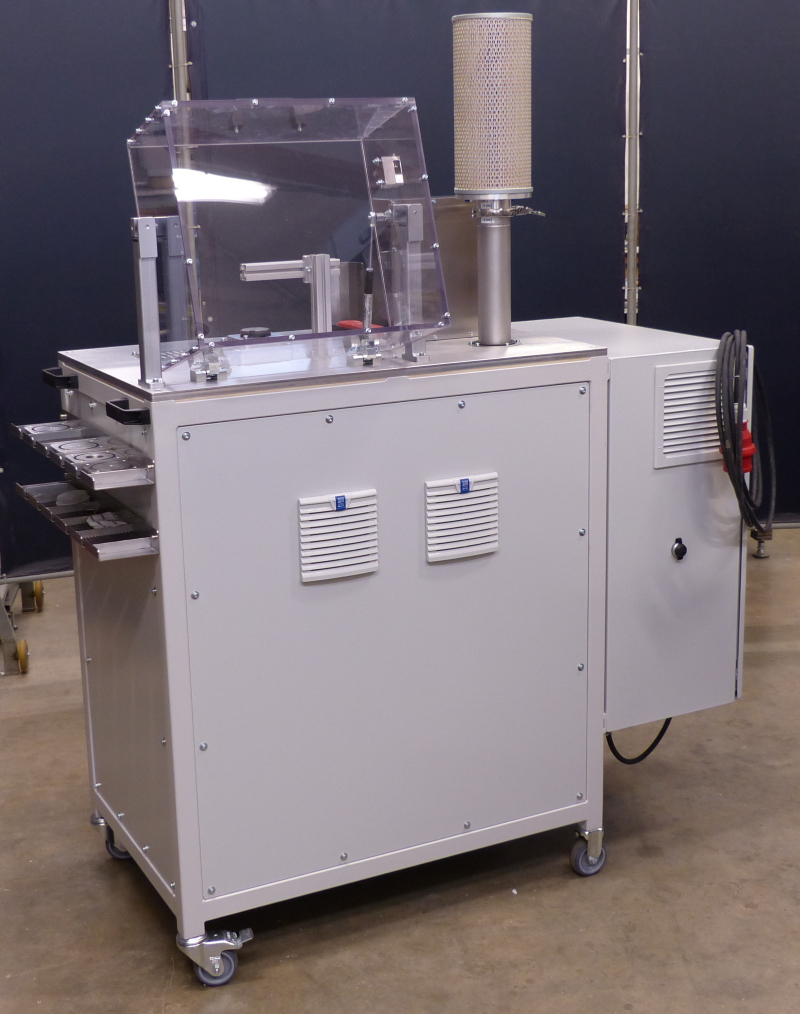

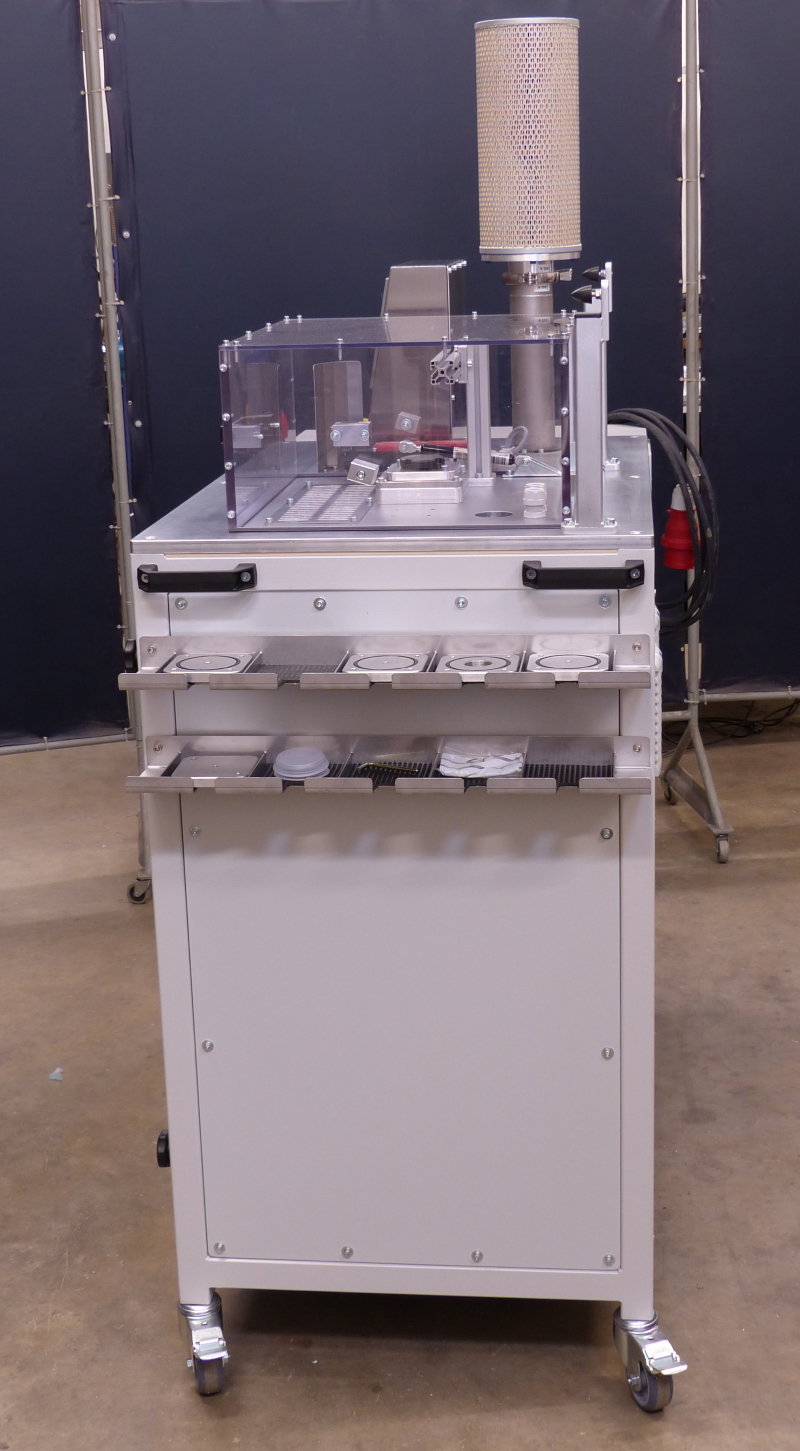

Mobiler Prüfstand für Membranelemente

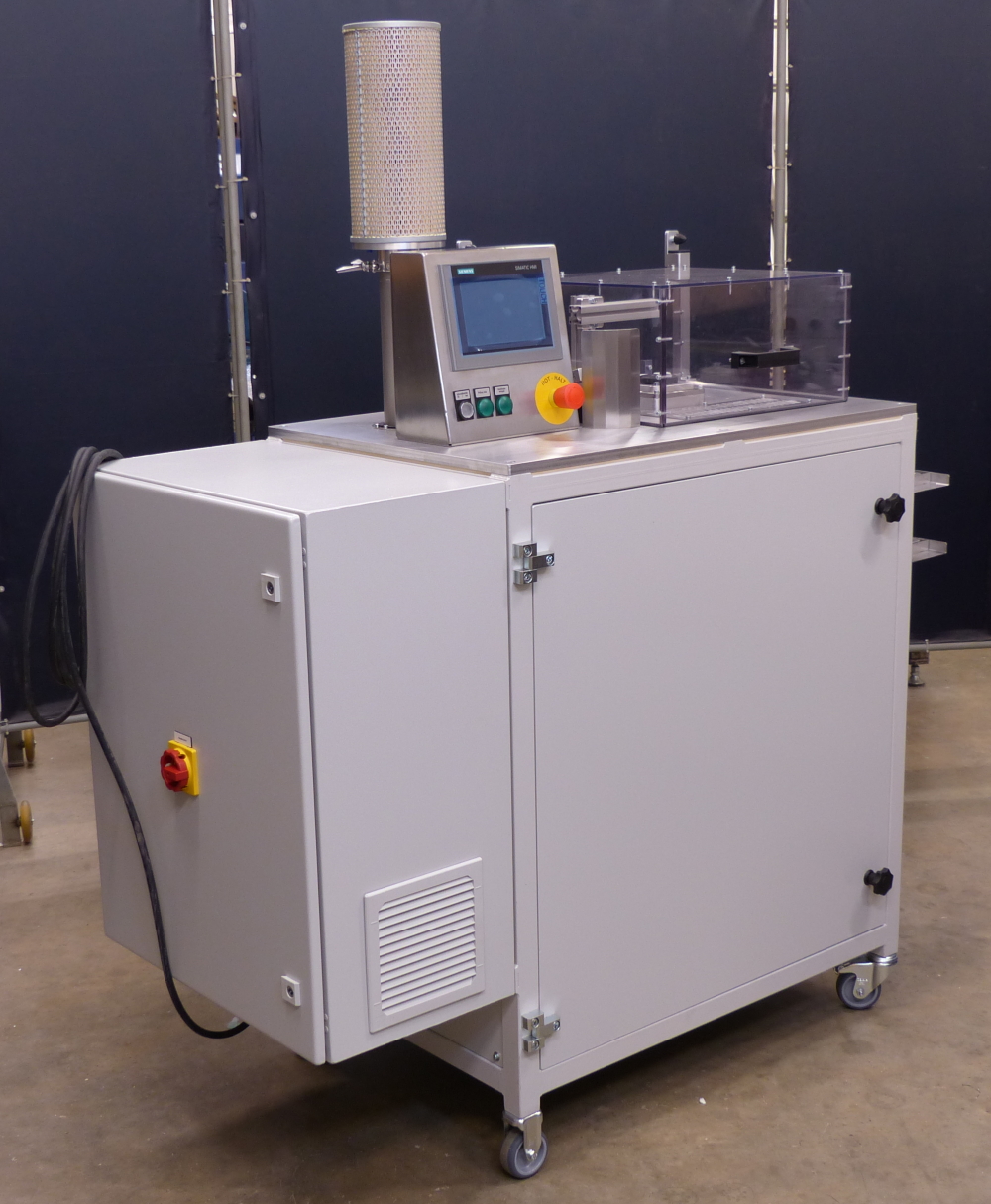

Mobiler Prüfstand zur Massenstrom- und Druckdifferenz- Messung

Mobiler Prüfstand zur produktionsbegleitenden Messung von Massenstrom- und Druckdifferenz bei variablen Prüfgastemperaturen in einem weitem Volumenstrombereich.

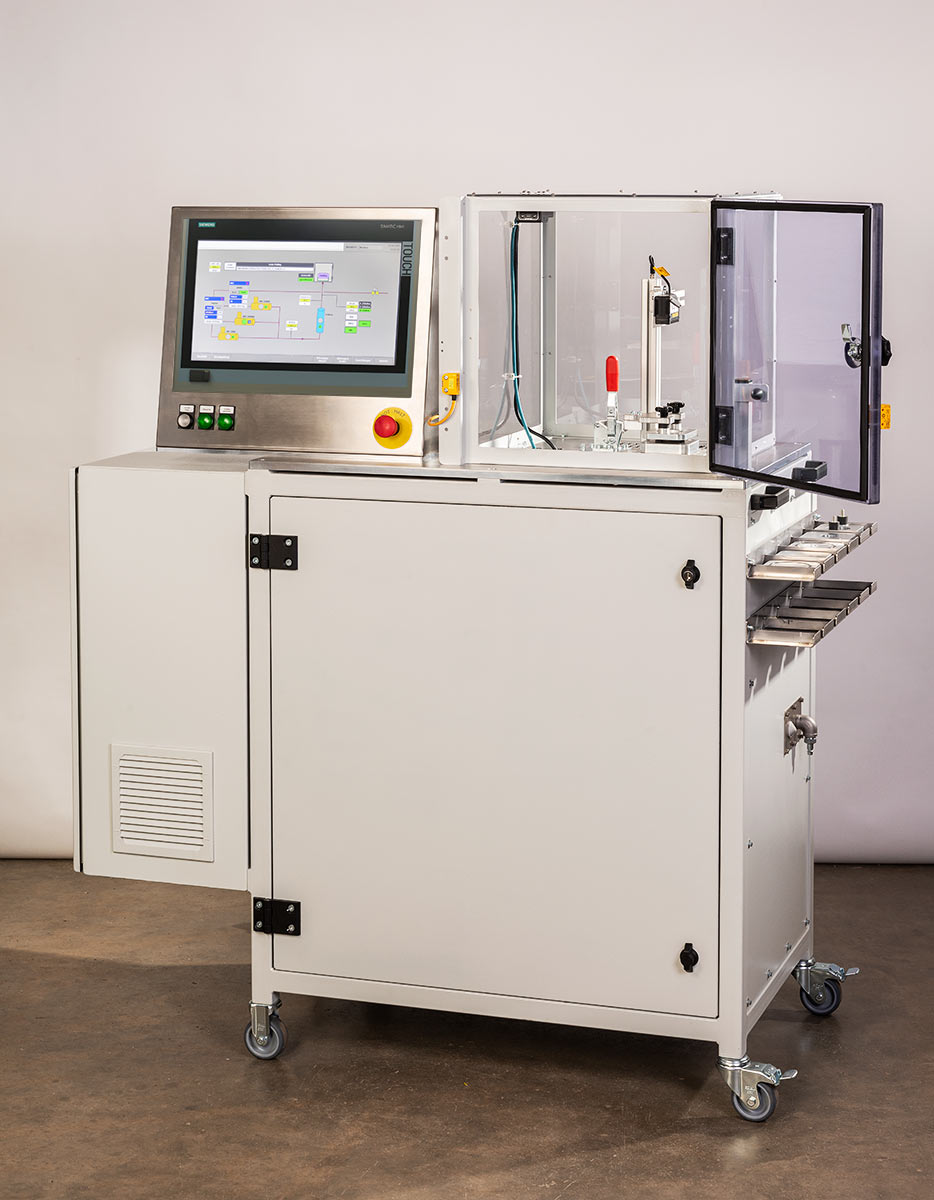

Mobiler Prüfstand zur Durchflussmessung

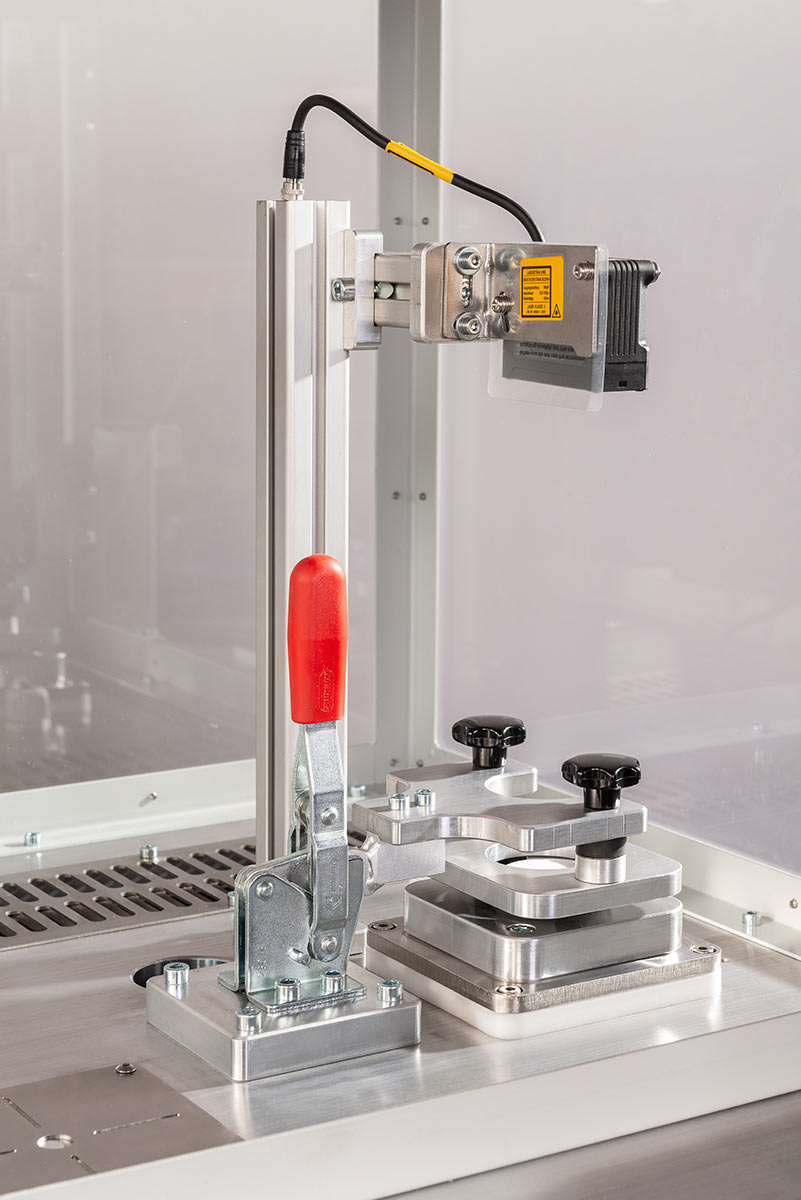

Schnellwechseleinrichtung für Prüflinge mit Messsytem

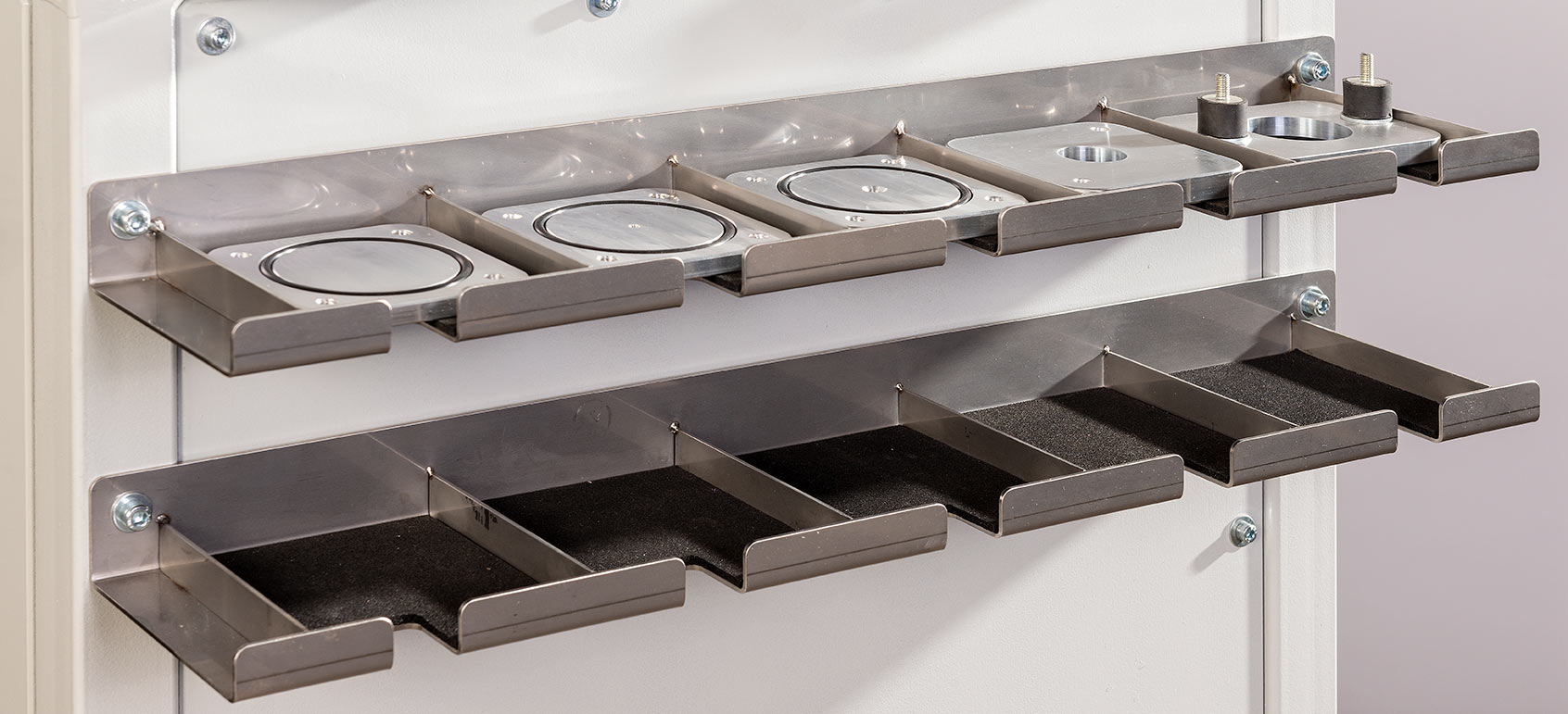

Aufbewahrungsmöglichkeit für Referenzblenden

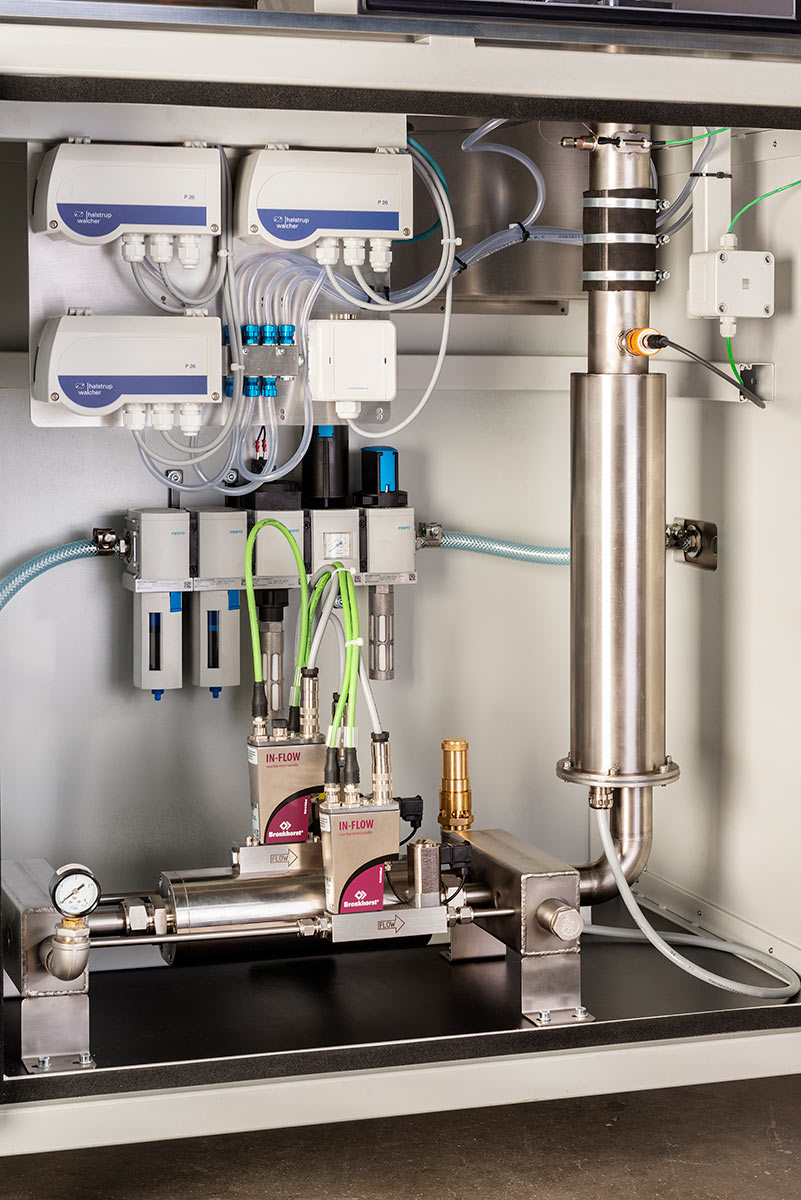

Massenstromregler, Druckbegrenzer und Erhitzer



Prüstand für Atemmasken

Um eine realitätsnahe Testung von Atemschutzmasken durchführen zu können, wurde diese Prüfkammer für einen Partikelfilter- Prüfstand in Zusammenarbeit mit Fa. Fiatec (Filter & Aerosol Technologie) entwickelt. Der Prüfkopf ist um 180 ° drehbar, sodass Ein- und Ausatmung simuliert werden können. Ziel ist es, eine Normung für Pandemiemasken voran zu treiben.



Link zu unserem Partner

Fiatec Filter & Aerosol Technologie GmbH

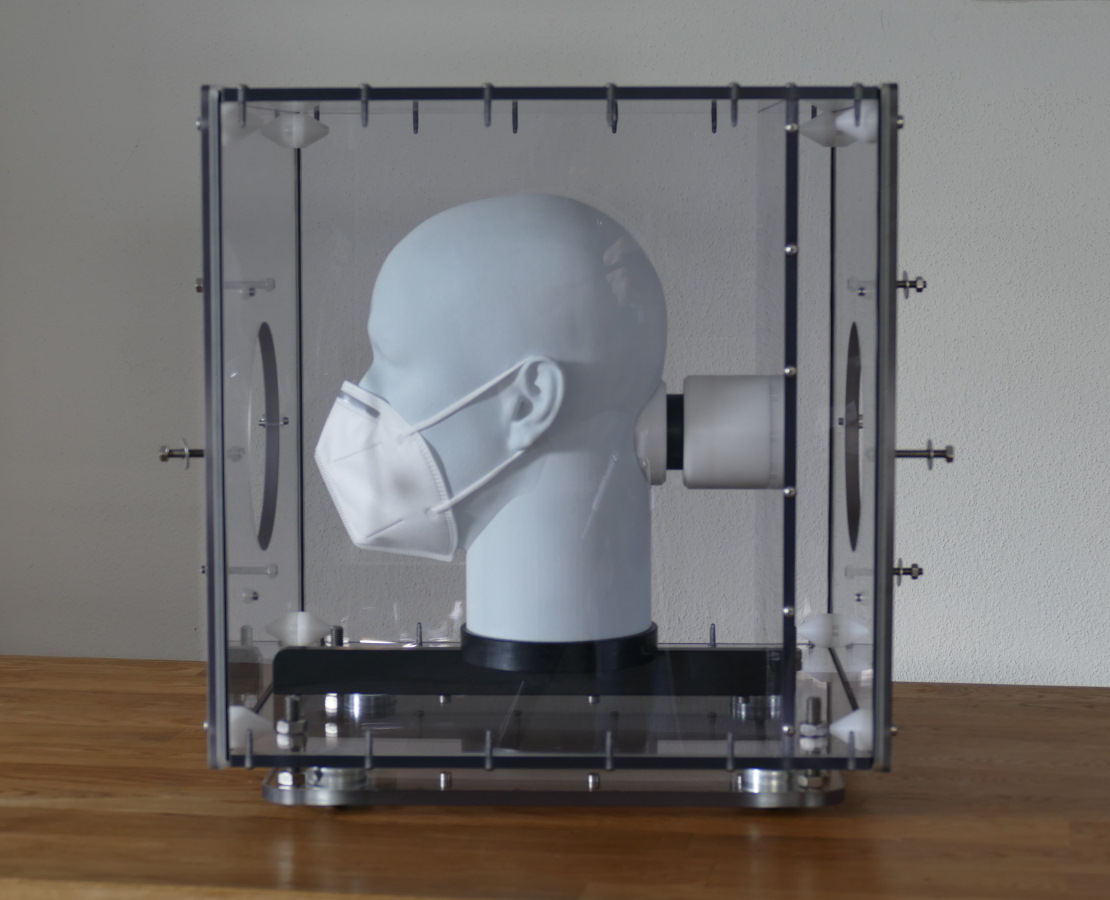

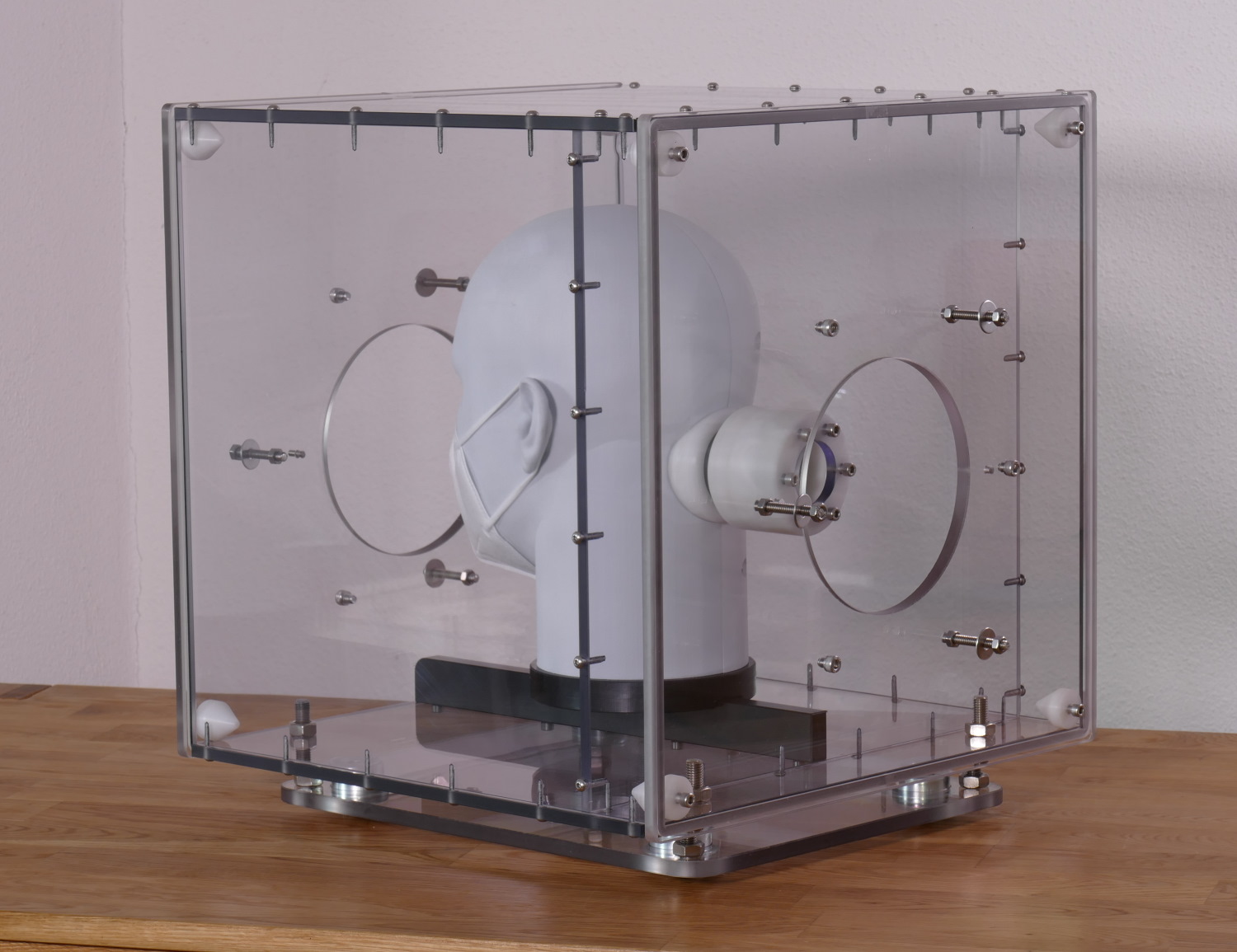

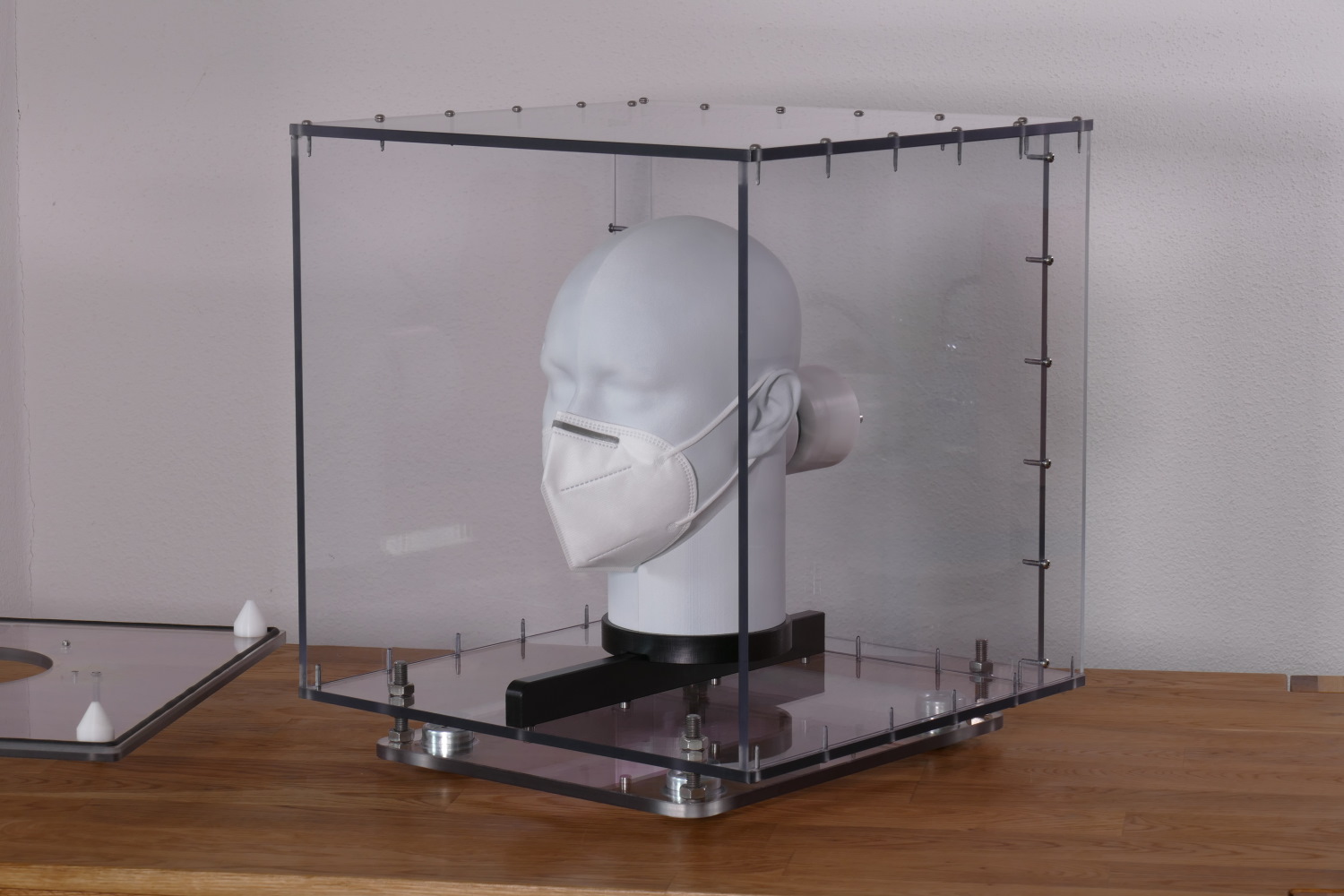

Prüfkopf mit Pandemiemaske



Luftführung und Aufnahme Prüfkopf


Prüfstand für Atemmasken

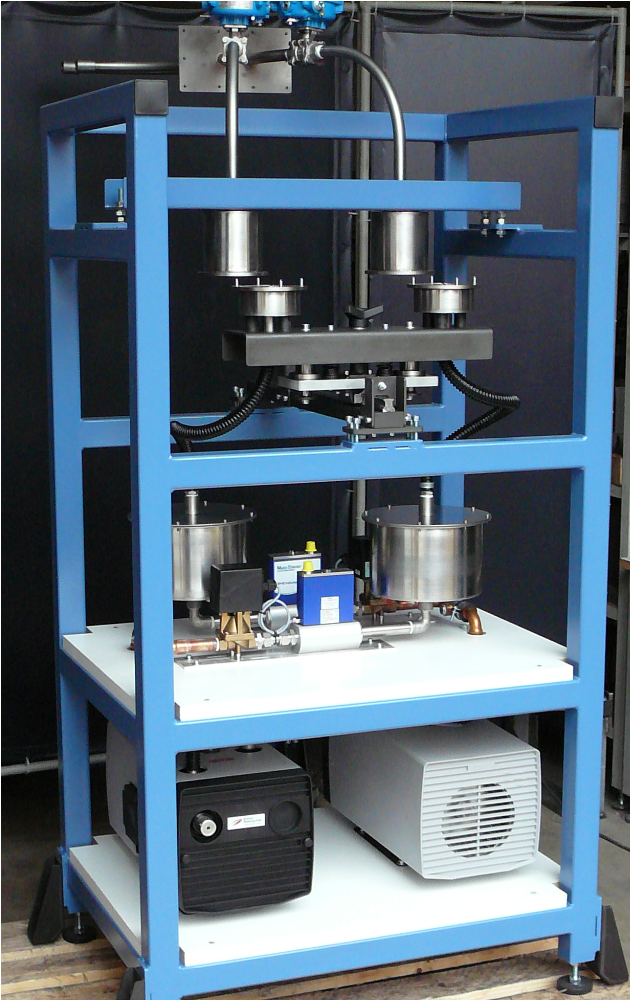

Zwei- Wege- Entnahmeeinheit für gravimetrische Staubmessung

Prüfstand

Zwei- Wege- Entnahmeeinheit für gravimetrische Staubmessung mit elekromotorischen Ventilen zur Steuerung des Prüfgasstroms.

Wir beraten Sie gerne.
